Горелки газовоздушные ГД (горелка дутьевая) могут использоваться в котлах, термических и нагревательных печах, установках сушки и разогрева стальковшей, промковшей различного типа.Горелки опционно комплектуются ионизационными, розжиговыми электродами, электромагнитными (моторными) клапанами, воздушными задвижками и блоками для автоматического розжига и контроля наличия пламени.
Топливо: газ - природный, коксовый, коксодоменный (при соотношении газ/воздух от 1:6 до 1:10).

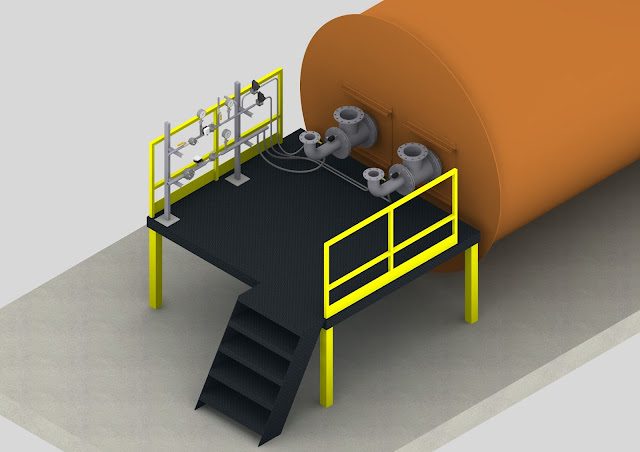

Металлургия - промышленная газовая горелка ГД™-200
Металлургия - промышленная газовая горелка ГД™-150
Металлургия - промышленная газовая горелка ГД™-150
Металлургия - промышленная газовая горелка ГД™-150
Металлургия - промышленные газовые горелки ГД™-200

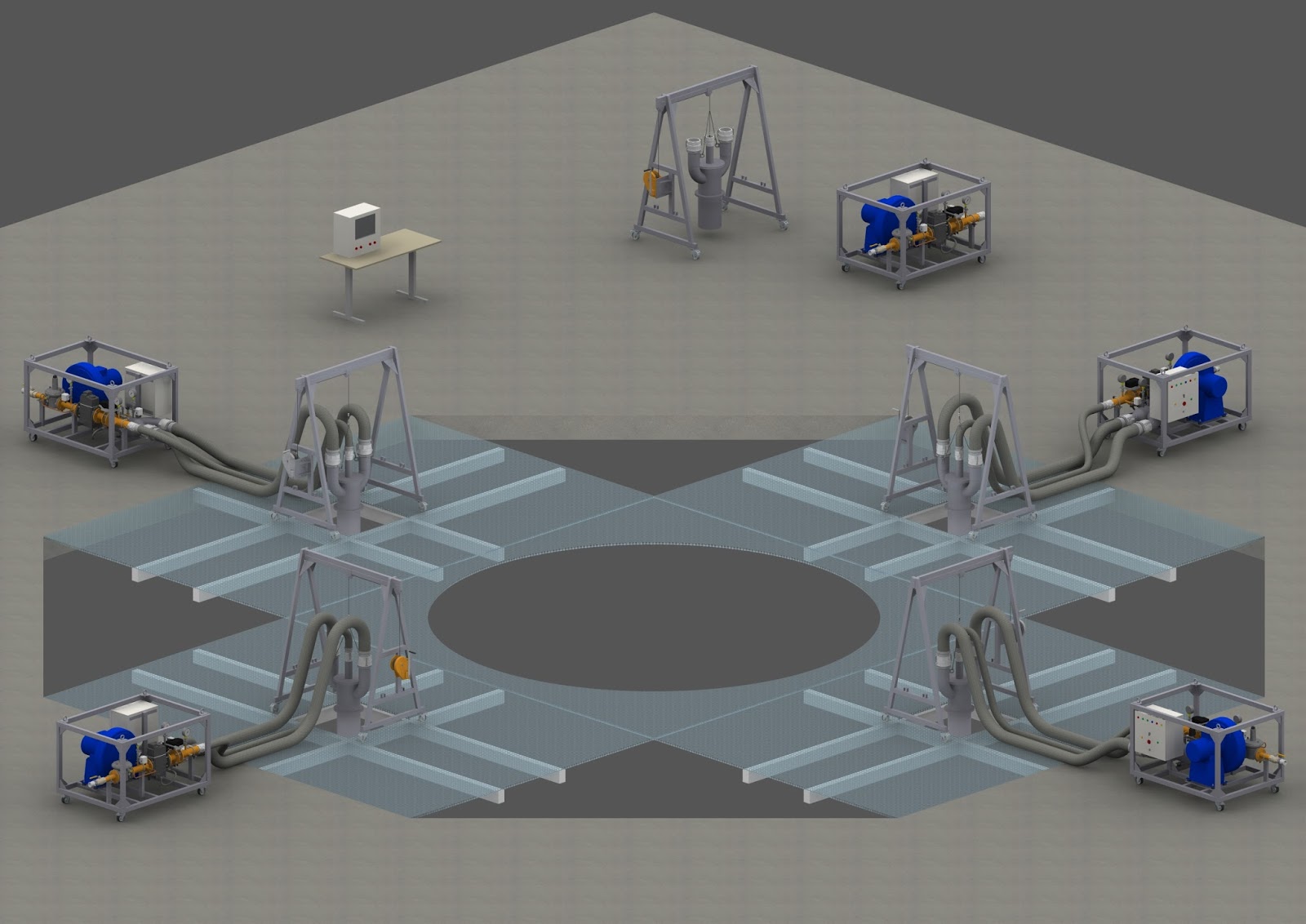

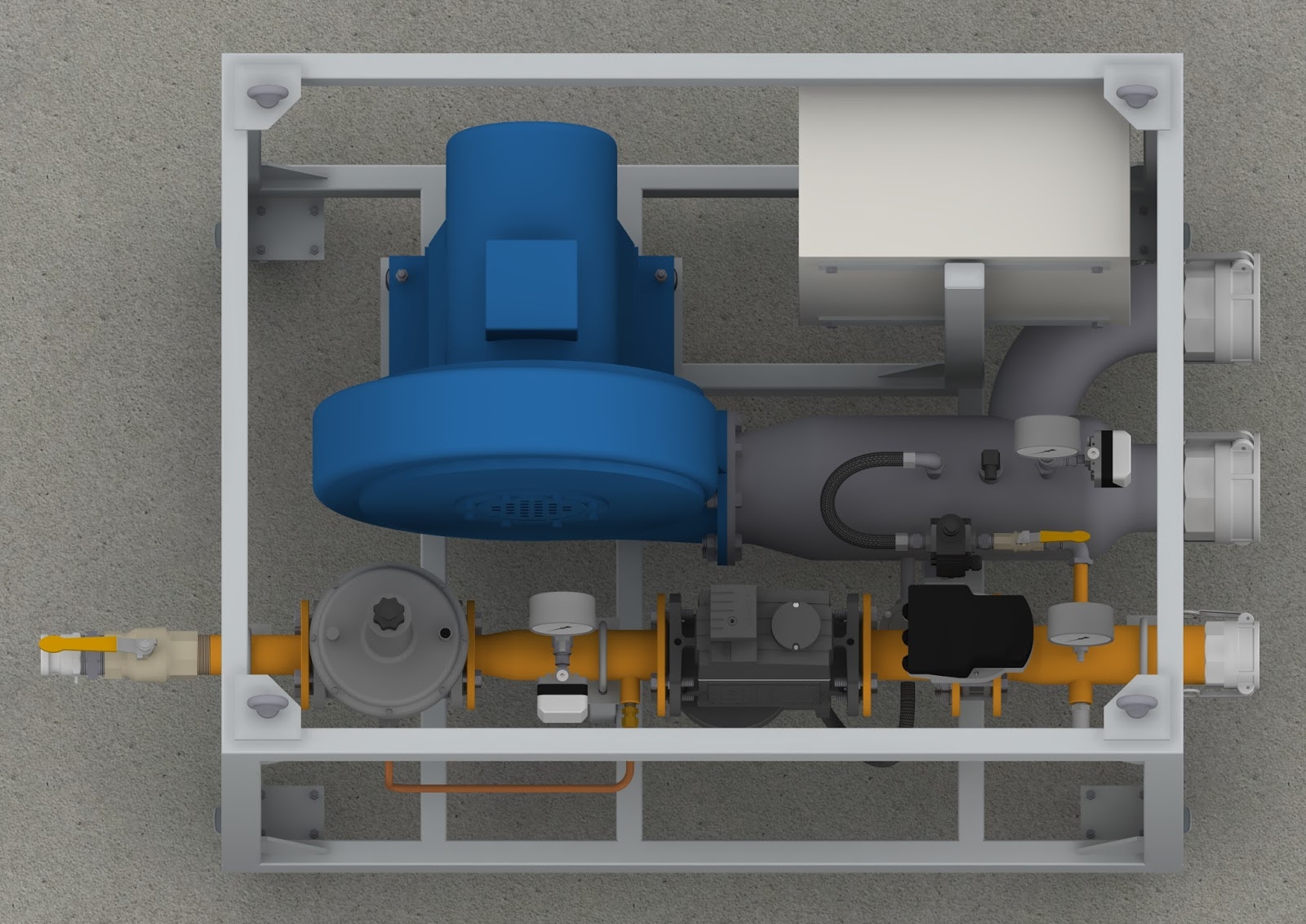

Металлургия, литейное производство, испытания - промышленная газовая горелка ГД™-20
Металлургия, литейное производство, испытания - промышленная газовая горелка ГД-20
Промышленная газовая горелка ГД™-20
Основные технические характеристики горелок ГД™ 5 – ГД™ 700.
** При использовании двойного охлаждающего насадка или горелочного камня.
Длина пламени: К - короткое, Н - нормальное, Д - длинное (по согласованию с заказчиком). Детали горелки, размещенные и работающие в зоне высоких температур - горелочные трубы, газовые головки, наконечники, крыльчатки, конфузоры изготавливаются из марок нержавеющей стали – 12Х18Н10Т, 12Х13, 15Х17. Подвод газа к газовой головке осуществляется цельнотянутой бесшовной трубой.
Остальные узлы изготавливаются из обычных марок конструкционных сталей.
В зависимости от мощности и назначения горелки могут иметь конструктивные отличия.
При работе в зоне высоких температур (свыше 700°С) необходимо выполнять обязательную теплоизоляцию выступающих в рабочую зону частей горелки.
При контроле пламени ионизационным электродом электрическая сеть должна быть заземлена. На ионизационный электрод, находящийся в пламени, подается переменное напряжение 220 В. На розжиговый электрод при розжиге подается высокое напряжение. Монтаж, наладку и эксплуатацию оборудования выполнять с соблюдением Правил безопасности.
Напряжение на розжиговый электрод – макс.: В; мА 7500; 12
Напряжение на ионизационный электрод: В; мА 220; >1
2. Устройство горелок с сменной горелочной трубой (ГД™ 5-100).
В зависимости от мощности и назначения горелки могут иметь конструктивные отличия.
Промышленная газовая горелка ГД-5-100 со сменной горелочной трубой.
Вид промышленной газовой горелки ГД-5-100 без горелочной трубы.
Вид горелочной головки и крыльчатки горелки ГД-5-100.
Горелка состоит из следующих частей:
- воздушная камера;
- труба подачи газа;
- труба подачи воздуха;
- ионизационный электрод К (заказная опция);
- розжиговый электрод Р (заказная опция);
- сменная горелочная труба;
- головка газовая с крыльчаткой;
--> Внутренняя, охлаждаемая магистральным воздухом часть горелочной трубы находится вне зоны высоких температур и предназначена для подготовки смеси. Наружняя часть горелочной трубы находится в зоне высоких температур и является съемной, для возможности замены или ремонта. Газовая головка с крыльчаткой накручивается на трубу подводящего газа. Между газовой головкой и горелочной трубой установлены лопасти, предназначенные для закручивания потока воздуха, необходимого для оптимального смешивания окислителя (воздуха) с топливом (природным газом), а также установлены электроды розжига и контроля пламени. В камере смешения выполняется подготовка оптимальной смеси газа и воздуха. Завершение формирования газо-воздушной смеси и дожиг происходит в зоне выхода пламени в рабочую зону, поэтому наружный край горелочной трубы может разогреваться до высокой температуры.
